自动化设备与传感器在工业控制柜中的选型搭配要点

工业控制柜的可靠性，往往不取决于柜体钣金厚度或PLC品牌，而是藏在那些不起眼的接线端子和传感器信号里。北京茂天格科技在多年配套服务中观察到，不少设备故障并非源于核心控制器，而是自动化设备与传感器在选型搭配上埋下了隐患——信号类型不匹配、供电电压冲突、防护等级不足，这些细节在调试初期不显眼，产线一跑满负荷就原形毕露。

一、选型搭配的核心参数：先看信号，再看供电

传感器输出形式直接决定控制柜内电子元器件和仪器仪表的接口设计。当前主流传感器输出有NPN/PNP开集极、4-20mA模拟量、RS485/Modbus数字量三类。NPN与PNP混用是现场最常见的低级错误——同一控制柜内若同时存在两类输出，PLC输入模块的公共端接线就会打架。建议在设计阶段就统一传感器输出制式，若确需混用，务必在端子排上分区隔离，并在图纸上用不同色标区分。

供电电压的匹配同样关键。24V DC是控制柜主流，但部分传感器（尤其是进口高温型或振动型）可能要求12V或5V供电。若柜内开关电源余量不足，多路传感器同时启动时会产生电压跌落，导致信号抖动。经验做法是：传感器总功耗不超过开关电源额定功率的70%，且模拟量传感器独立供电，与数字量通道物理隔离。

二、防护等级与EMC：柜内环境比你想的更恶劣

控制柜内并非恒温洁净的理想环境。变频器、伺服驱动器产生的电磁干扰，以及柜内局部温升（尤其夏季密闭柜体可达55℃以上），对传感器和自动化设备的长期稳定性是严峻考验。选型时，传感器外壳防护等级至少IP67，且优先选择带金属屏蔽层的电缆接头。对于安装在柜内但靠近动力线的传感器，务必选用带内置EMC滤波的型号，否则信号线上耦合的共模干扰会让仪表显示数值不停跳动。

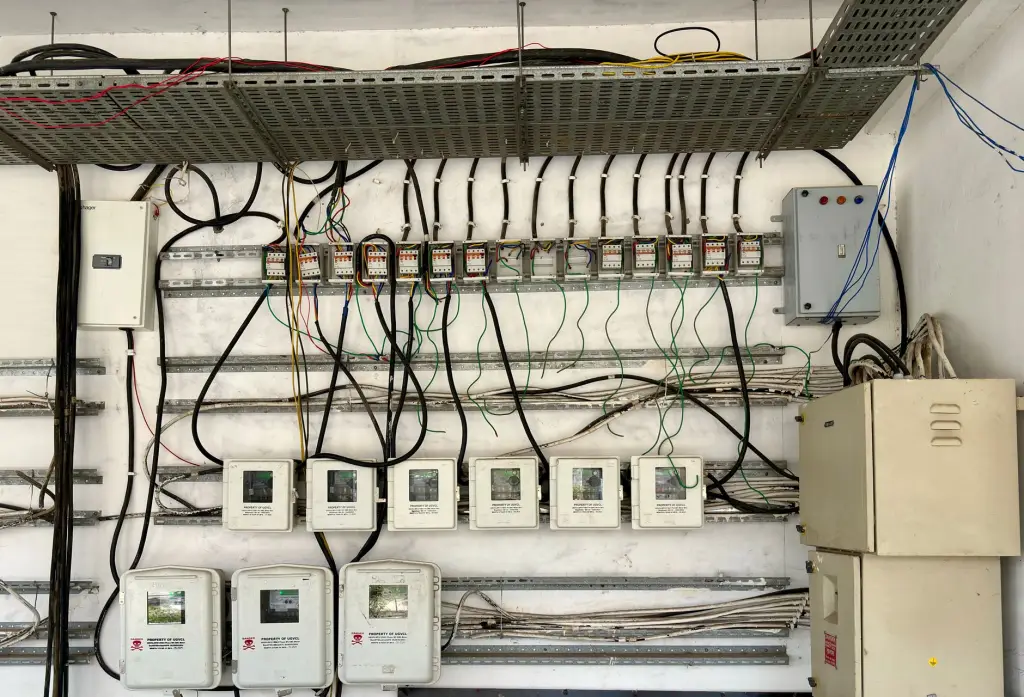

此外，线缆屏蔽层必须单端接地，且接地汇流排与柜体之间用6mm²以上铜编织带连接。很多工程师省略这一步，结果现场干扰问题排查三五天都找不到根源。传感器电缆与动力电缆在柜内走线时要保持至少20cm间距，交叉处采用90度直角跨越，这是控制柜装配的基本规矩。

三、常见选型误区与实用建议

• 只看量程不看精度：0.5%精度和0.1%精度的传感器价格差一倍，但若后续接的是12位AD模块，0.5%精度已绰绰有余。别为用不上的精度买单。
• 忽略温度漂移系数：控制柜内昼夜温差大的场景（如户外柜），必须选温漂≤±0.02%/℃的传感器，否则早上校准好的零点，下午就偏了。
• 不预留备用通道：控制柜内I/O模块至少预留10%-15%的备用点位，传感器选型时同步考虑未来扩展，避免两年后为了加一个测点而重新布线。

关于仪器仪表的选型，建议优先选用同一品牌系列的显示仪表与传感器配套，这样量程标定和线性校正参数可以直接调用，省去现场逐点校准的麻烦。若跨品牌混搭，务必确认仪表输入阻抗与传感器输出阻抗匹配，否则信号衰减会导致测量偏差。



四、常见问题速查（FAQ）

Q：传感器信号接上后数值波动大，怎么排查？ 先检查屏蔽层接地是否可靠，再用万用表测供电电压在负载下的实际值，最后用示波器看信号波形——大概率是EMC问题而非传感器本身故障。
Q：控制柜内空间紧张，传感器安装位置受限怎么办？ 选用M8或M12小型化接头传感器，配合预铸电缆可减少柜内端子排占用。同时利用DIN导轨安装的变送器，将传感器信号就近转换为4-20mA标准信号，能有效缩短模拟量传输距离。

选型搭配的最终目的是让自动化设备在五年生命周期内少出故障。北京茂天格科技建议，在控制柜设计阶段就建立传感器与电子元器件的选型对照表，明确每个测点的信号类型、供电电压、防护要求、精度等级，并留出20%的余量。这套方法虽然前期多花半小时，却能让后期调试和运维省下数十小时。毕竟，工业现场最贵的成本不是元器件本身，而是停机损失。
