工业控制柜选型要点及与自动化设备的配套方案解析

工业控制柜作为自动化设备的中枢神经，其选型优劣直接决定产线长期稳定性和维护成本。很多项目在前期规划时，工程师往往将注意力放在传感器和执行机构上，却忽视了控制柜内部的EMC布局与散热冗余——这恰恰是后期故障率最高的环节。

选型失当的典型症状与根因

产线频繁出现通讯干扰、变频器误报过流，或者柜内温度超标导致精密电子元器件提前老化，这类现象在非标设备中尤为常见。深挖原因，多半是选型阶段只算了「尺寸够不够装」，却未考虑功率密度与气流组织的匹配关系。比如，一台45kW的变频柜，若按常规IP54防护设计且无独立风道，夏季温升轻易突破15K，IGBT模块寿命直接腰斩。

更隐蔽的问题是接地系统。控制柜内若将模拟传感器信号地、数字地、功率地混接，地环路产生的共模电压会让4-20mA信号漂移超过±2%，这在精密称重或张力控制场景中是致命的。我们实测过某包装线，仅优化接地拓扑后，传感器重复精度从±0.15%提升至±0.03%。

技术解析：从电气架构到热仿真

正确的选型路径应当是：先明确自动化设备的负载类型（阻性、感性或整流性），再计算峰值电流和发热量。对于含多个伺服驱动器的控制柜，建议采用分区散热——将制动电阻等强热源外置，主控区域保持35℃以下环境。同时，母线排的截面积与紧固力矩必须按UL 508A标准执行，否则大电流工况下接点温升会超过允许值。

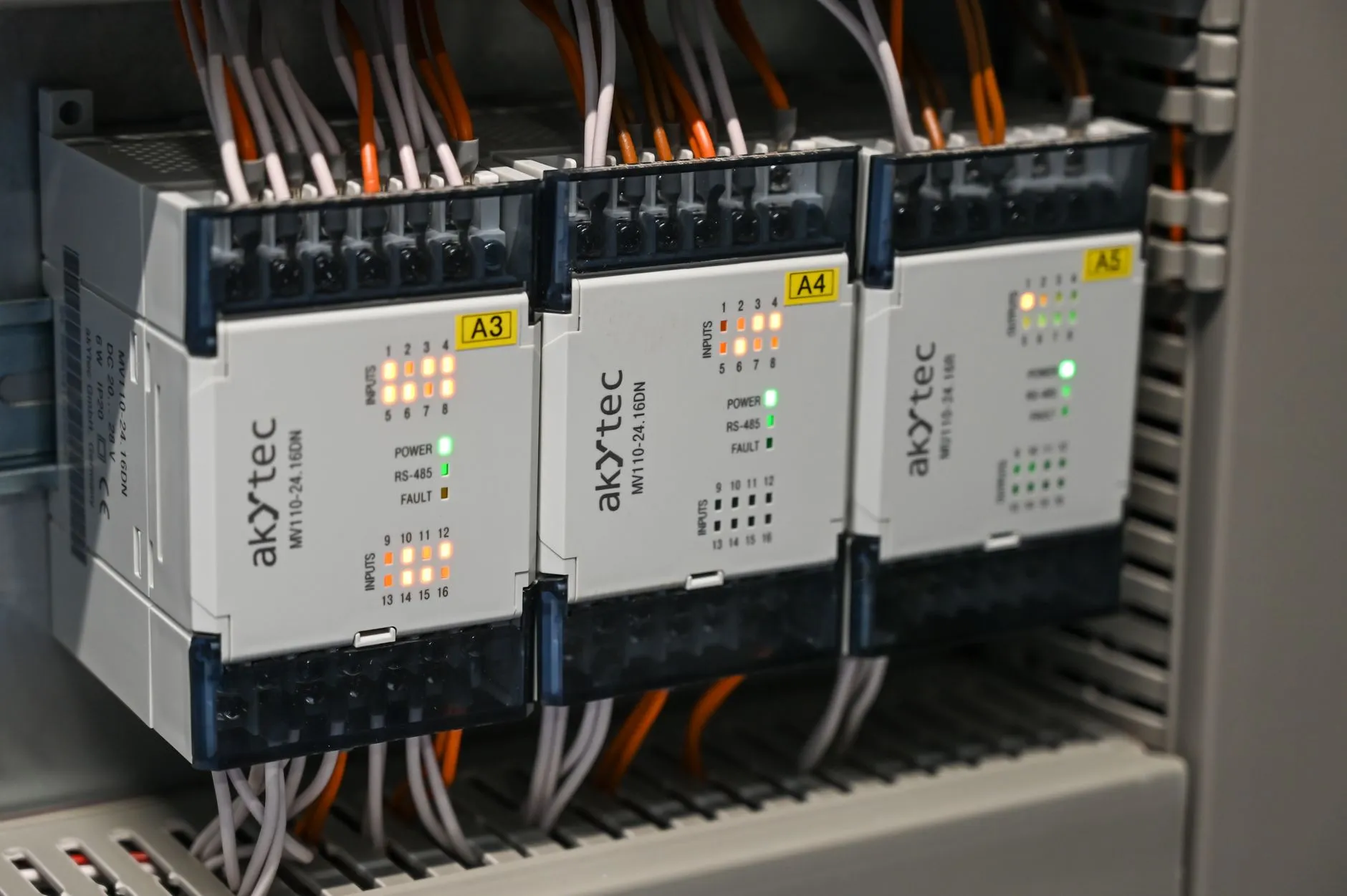

另一个常被忽视的细节是冗余设计。关键工艺段建议预留20%的I/O点、30%的端子排空间，以及独立的备用24V DC电源回路。这样在后期增加传感器或扩展功能时，无需改动柜内主结构。

对比分析：三种主流配套方案

从项目实践看，控制柜与自动化设备的配套方式可归为三类：

• 一体化集成柜：适合产线固定、工艺成熟的场景。优势是布线短、阻抗低，但维护空间受限，且散热设计难度高。
• 分体式控制柜+现场IO站：适用于大型分布式设备。通过Profinet或EtherCAT总线连接，减少长距离模拟量传输衰减，但需额外考虑现场站的防护等级。
• 模块化插箱式结构：军工和半导体行业常用。每个功能单元独立插拔，故障隔离时间缩短至分钟级，但单位体积成本上浮约25%。

从全生命周期成本看，若设备寿命预期超过8年，分体式方案在可维护性和扩展性上优势明显；而短期项目或紧凑型设备，一体化柜更划算。值得注意的是，无论哪种方案，控制柜内的电子元器件选型必须统一品牌和批次，混用不同厂商的PLC模块和继电器，容易出现时序兼容问题。

落地建议：写给选型工程师的四个提醒

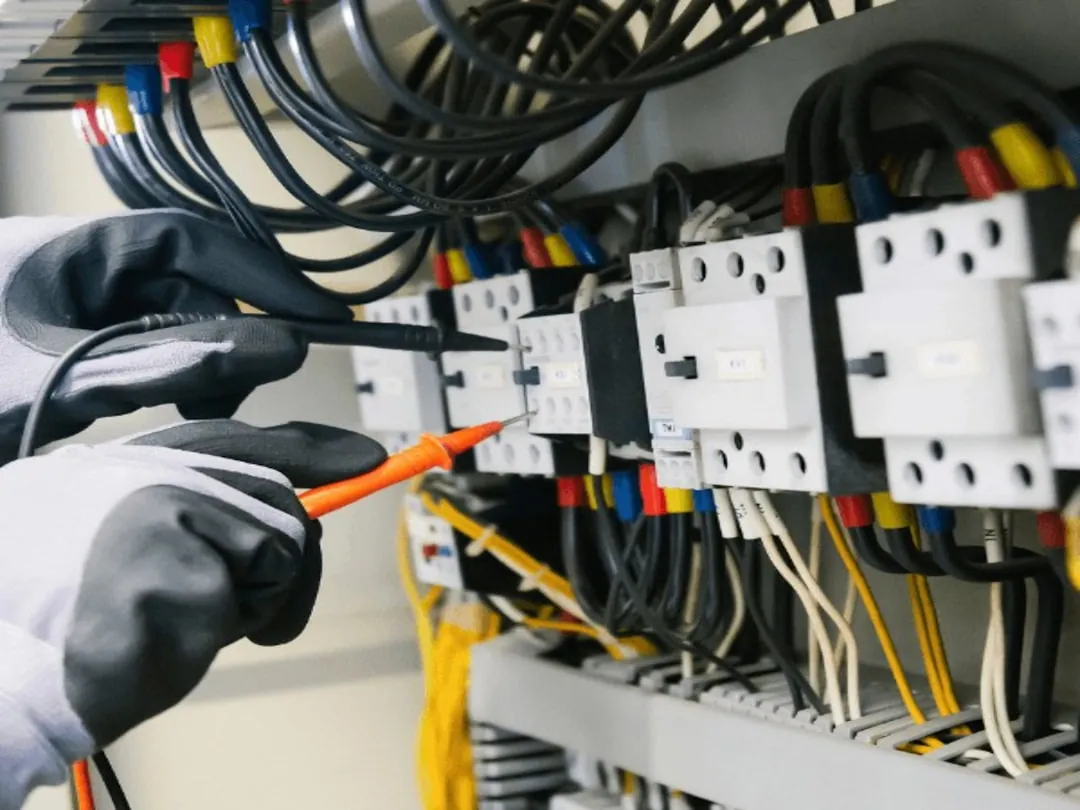

第一，不要只看样本上的IP等级，要核实柜体实际密封条材质和焊接工艺——很多IP54柜在振动环境下一年就漏尘。第二，强制要求供应商提供热仿真报告，而非仅仅给出理论通风量。第三，对于含高精度传感器的设备，控制柜内必须预留独立屏蔽层接地端子，且与动力地间距大于50mm。第四，采购协议中明确「上电老化测试」，至少带载运行48小时，这能筛掉80%的隐性虚焊和元器件早期失效。
